sábado, 8 de octubre de 2011

Ahuyenta Mosquitos Personal Ultrasónico

He aquí la solución mágica para mantener alejado de uno a los mosquitos sin venenos, pero a su vez sin grandes aparatos, cables ni nada. Este diminuto dispositivo ahuyenta los mosquitos y moscas por medio de ultrasonidos, los cuales son generados por un oscilador y un pequeño resonador piezoeléctrico.
Este circuito es por demás simple, pudiendo ser armado sobre un circuito impreso universal. También es posible hacer una plaqueta de circuito impreso como la que se muestra abajo.
Se puede notar en la cara de soldaduras como se conecta el resonador, y también donde se ingresa la corriente.
En este otro gráfico se ve la forma en que los componentes se ubican sobre el circuito impreso propuesto arriba.

Transmisor de onda corta de 1W


Si bien un vatio puede sonar algo escaso para transmitir señales de radio, con onda corta pasa algo especial. Si tomamos en cuenta que una estación como RPI (Radio Pirata Internacional), que transmite desde la cordillera de los Andes (se ahorraron el mástil los muchachos!) tiene un transmisor de 100 vatios sobre una antena tipo J-Pole y con esa potencia llega a Rusia e incluso a China llegamos a la conclusión que con nuestro modesto vatio podemos cubrir tranquilamente la ciudad donde lo montemos.
Pero no hay que olvidar que, sin importar la potencia irradiada, si nuestra antena es deficiente el sistema no llegará a la otra cuadra. Así que a prestar atención al tipo y formato de antena a emplear. Una alternativa es armar dipolos, que si bien son grandes, funcionan bastante bien. Hay una página para el cálculo de dipolos y "V" invertidas en otra sección de este portal.

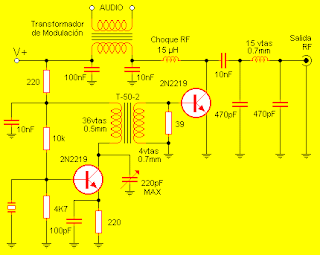

Aquí esta el diseño electrónico del transmisor, el cual le agradecemos a una estación de Nueva Zelanda. Como se ve, hay un puñado de componentes pasivos, dos transformadores, inductores y un par de transistores de baja potencia. El circuito se alimenta de 13.8v y consume alrededor de 3 vatios. En el armado de este proyecto hay que tener en cuenta algunos aspectos:
  • La temperatura es crucial para la estabilidad del sistema, si los transistores se recalientan la frecuencia de salida puede ser inestable.
  • El cristal del oscilador debe ser elegido de acuerdo a la frecuencia de transmisión deseada.
  • El circuito impreso donde será armado debe ser de epoxy. Si emplea de fenólico corre el riesgo que la humedad se condense en su interior y que haga efecto capacitancia, alterando el funcionamiento del equipo.
  • La fuente debe estar lo mas estabilizada posible, para evitar corrimientos de frecuencia.
  • Los inductores deben ser lo mas preciso posible ya que estos están calculados para resultados óptimos.
  • Si la fuente de poder está alejada físicamente del transmisor es aconsejable colocar capacitores de 100nF en los extremos del cableado para evitar que el ruido se apodere de las transmisiones.
Una vez armado el sistema se lo debe colocar en un gabinete adecuado, que si es de metal mejor. La salida hacia la antena se realiza con un conector del tipo barrilito convencional. No emplear conectores de audio ni alimentación. El cable coaxil hacia el irradiante debe ser el adecuado para este tipo de instalación. Un cableado deficiente puede disminuir la potencia final irradiada.
Una antena fuera de banda sirve para aumentar el ROE del equipo, causando pérdidas en la potencia irradiada.
Luego de esto le falta ingresar a los terminales de audio con una señal de modulación (un TDA2002 cumple perfectamente con ese rol) y empezar a transmitir en el fascinante mundo de la Onda Corta.
Recuerde que este tipo de actividades está (o, al menos, debería estar) regulada por el estado. Cerciórese sobre los aspectos legales antes de comenzar a transmitir. Según las leyes del sitio donde realice las emisiones, es posible que le quiten el equipo y los irradiantes. Tenga cuidado.



lunes, 3 de enero de 2011


amplificador de potencia (30W)


El siguiente circuito utiliza el amplificador integrado de audio LM1875 capaz de suministrar una potencia de hasta 30W RMS a un altavoz de 8 ohm con una distorsión armónica total (THD) del 1%.



El circuito integrado LM1875 deberá ir montado sobre un radiador para que disipe el calor correctamente. Las principales características de esta etapa son las siguientes:
Rango de Vcc = 16V hasta 60V (60V 4A para potencia máxima)
Potencia de salida = 30W RMS
THD (Pout=20W; fo=1KHz, 8 ohm) = 0.015%
THD (Pout=20W; fo=20KHz, 8 ohm)
= 0.05%
THD (Pout=20W; fo=1KHz, 4 ohm) = 0.022%
THD (Pout=20W; fo=20KHz, 4 ohm) = 0.07%
Ganancia Avo = 20 (26dB)
Consumo en reposo = 70mA
Protección contra cortocircuito
Protección contra sobrecalentamiento
A continuación se muestra el detalle de los pines del LM1875

lunes, 27 de diciembre de 2010

 Plano antena tipo yagui casera de 10 elementos con sus medidas


La primera antena que he contruido es la antena yagui de 10 elementos con un trozo de caño de aluminio tomado de una vieja antena de TV para el soporte de los elementos y sirviéndome de un poco de alambre de cobre grueso de las medidas requeridas en el plano para la construcción de los 10 elementos y el dipolo.





Los resultados obtenidos en las pruebas fueron bastante buenos para ser mi primer antena y he logrado aumentar la señal que estaba captando en un % 70 más.

Como conclusión creo que este es el tipo de antena optimo para enlaces de largo alcance ya que son muy direccionales concentrando el máximo de la señal en una linea recta y sacando lo mejor de tu placa de red wifi o de tu Acces point.

El punto dedil de estas antenas es la orientación dada su característica, resulta un poco difícil apuntarlas pero una ves enfocadas los resultados con maravillosos.





miércoles, 22 de diciembre de 2010

Sirena niebla

Esta sirena produce un tono bajo y fuerte semejante a las sirenas de niebla de buques. Para el correcto funcionamiento de la sirena de niebla se necesita un altavoz de 8 Ω. Es aconsejable probar varios altavoces y seleccionar el altavoz con la mejor reproducción  y la intensidad de sonido más fuerte. Es absolutamente necesario que el altavoz esté ubicado en una caja para obtener así una perfecta reproducción de las frecuencias bajas. Es importante poner un pequeño disipador en el transistor de potencia (2N2905 o BC160 o BC161 dependiendo del utilizado). El transistor no indicado es un BC337. El tono deseado se puede arreglar con el potenciómetro variable.

Alimentación :

  • V max: simple 12V DC
  • I  max: 0.3A

miércoles, 24 de noviembre de 2010

Proyecto: leds intermitentes. (flashlight)

Para experimentar el funcionamiento de un oscilador simple podemos hacer
un circuito de leds con luz intermitente, el diseño más simple lo podemos
fabricar con dos transistores C945 o similares.
Tambien agrego más abajo uno con el cicrcuito integrano NE555.

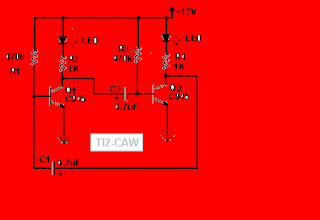

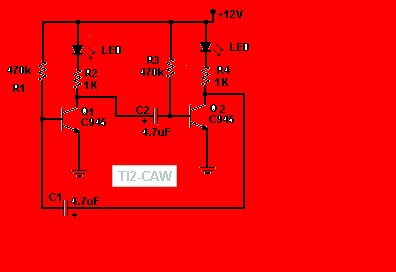

Diagrama o plano del circuito:


domingo, 21 de noviembre de 2010

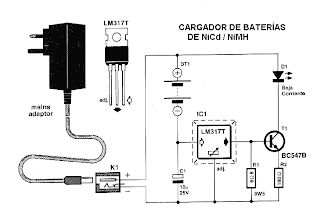

CARGADOR DE BATERÍAS DE NiCd/NiMH



Aquí tenemos otro cargador de baterías universal que es fácil de construir y puede ser útil para cargar prácticamente todas las pilas más comúnmente utílizadas de NiCd y NiMH. El único pequeño inconveniente, si es que se puede llamar inconveniente, es que no es un cargador rápido, porque trabaja con la corriente de carga estándar de una décima parte de la capacidad de la batería en combinación con un tiempo de carga de 10 a 14 horas.

Con la ventaja de que las baterías recargables de hídruro de metal niquel tienen mayor capacidad, no siendo necesario preocuparnos por el efecto memoria. Esto significa que para una carga completa se utilizará una corriente de carga a cualquier tiempo, y si esto se hace utilizando la mencionada corriente de una décima parte de la capacidad de la batería, el tiempo de carga no es crítico. En otras palabras, se garantiza que la batería se cargará completamente después de estar de 10 o 14 horas, sin que exista peligro de sobrecarga,
por lo que no importa si, por descuido, dejamos la carga durante 20 horas. Si estamos seguros de que la batería está sólo a media carga, podemos restablecer su capacidad completamente cargándola alrededor de 6 o 7 horas.

Normalmente las pilas tipo AA tienen una capacidad de 1500 a 1800 mAh (miliamperios-hora), por lo que la corriente de carga debe ser de 150 a 180 mA. Si queremos cargar varias pilas al mismo tiempo, simplemente las conectaremos en serie, porque la misma corriente de carga circulará a través de todas las pilas, lo que hará que se carguen de forma simultánea.

La cuestión ahora es como obtener una corriente de 180 mA. La solución más elegante y precisa es usar una fuente de corriente. Aquí hemos usado un regulador de tensión tipo LM317 como regulador de corriente. Este archíconocido regulador de tres terminales LM317 está diseñado para ajustar su resistencia interna entre los terminales IN y OUT para mantener una tensión constante de 1,25V entre los terminales OUT y ADJ. Sí elegimos un valor de (1,25 / 0,180) = 6,94 ohmios para R1, circulará exactamente una corriente de 180 mA. En la práctica no podemos comprar una resistencia con este valor por lo que elegiremos un valor de 6,8 ohmios, que sí está disponible. Por conveniencia,
se ha añadido un indicador a LED al cargador. Este LED se ilumina sólo cuando la corriente de carga está circulando, por lo que lo podemos usar para verificar que las baterías están haciendo un buen contacto.
Para conseguir que circule una corriente de 180 mA necesitaremos una cierta tensión. La máxima tensión en una pila durante la carga es de 1,5V y la fuente de corriente necesita unos 3V. Si sólo cargamos una pila, una tensión de alimentación de 4,5 V puede ser adecuada. Si cargamos varias pilas en serie, necesitaremos 1,5 V por el número de pilas, mas 3 V. Para cuatro pilas esto significa una tensión de alimentación de 9V. Si esta tensión de alimentación es demasiado baja, la corriente de carga será demasiado baja. Una tensión de
alimentación grande no será mucho problema porque el circuito asegura que la carga no excede de 180 mA.

La tensión requerida se puede obtener de forma conveniente desde un adaptador de red no estabilizado (o "eliminador de batería") de unos 300 mA, ya que necesitamos 180 mA. Normalmente es posible seleccionar varias tensiones diferentes con un mismo adaptador por lo que recomendamos elegir la tensión más baja para la cual el LED indicador de la fuente de corriente se ilumine bien.

Deberíamos mencionar un par de puntos prácticos. Primero, podemos usar cualquier color de LED, pero lo que sí debe ser es de alta eficiencia (bajo consumo), porque dicho LED se ilumina con una corriente de 2 mA, que es la que se utiliza aquí. Cuando cargamos varias pilas en serie, las pilas se deben colocar de forma natural en el soporte de pilas . Aunque esto no es importante para este cargador, deberíamos apuntar que la mayoría de los soportes de pilas no son de muy buena calidad. Los puntos de conexión a veces tienen una resistencia de al menos 1 ohmio, lo cual da lugar a unas pérdidas considerables (para una pila cargada a 1 A proporcionará una tensión de sólo 0,2V...).

Por último, notar que el LM317T (la 'T' se refiere al tipo de encapsulado) se debe fijar con un disipador. Aunque no hay peligro de que se destruya por sobrecalentamiento, no es conveniente tocarlo con los dedos porque estará caliente y nos podremos quemar. Un disipador de tipo SK104 (de unos 10K/W) será adecuado aquí.


LISTA DE MATERIALES

R1 = 6,8 ohm
R2 = 180 ohm
C1 = 10 µF 25 V electrolítico
T1 = BC547B
IC1 = LM317T
D1 = Diodo led de alta eficiencia (bajo consumo)
K1 = Conector de alimentación hembra (según adaptador de red empleado)
BT1 = Soporte de pilas adecuado

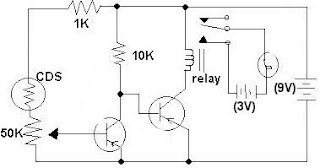

LAMPARITA NOCTURNA ACTIVADA POR OSCURIDAD (alimentada a pilas)





Este circuito es un sencillo activador de una luz nocturna. Usa dos transistores directamente acoplados, siendo utilizados en el circuito original el tipo 2SC711, aunque puede emplear cualquier otro transistor de propósito general, como por ejemplo los tipos 2N3904, BC109C.
La fotocélula CDS, de tipo ORP12, está normalmente iluminada, y entonces su resistencia es baja. El ajustable de 50 K, la resistencia de 1 K y la fotocélula CDS forman un divisor de potencial que polarizan el primer transistor. En estas condiciones, este transistor está en conducción, su colector quedará a una tensión baja (respecto al positivo de pila), lo que hará que el segundo transistor no esté en conducción y el relé no actúe.
En la oscuridad la resistencia de la fotocélula aumenta mucho y ello hace que el primer transistor deje de conducir. La tensión de base del segundo transistor pasará a estado alto, poniendo al transistor en conducción y operando el relé, el cual conecta la lámpara de iluminación nocturna.
Aunque en el esquema original se emplea una lámpara y una tensión de 3 voltios, el relé puede gobernar lámparas de tensión más altas, incluso lámparas de red eléctrica. Asegúrese que los contactos del relé pueden manejar sin problemas la tensión y la carga que gobiernan. Si utiliza un relé más potente, es preferible conectar un diodo 1N4001 polarizado inversamente en paralelo con la bobina del relé. Ello previene la aparición de altas sobretensiones autoinducidas en la bobina del relé al conmutar, que pueden dañar al transistor que gobierna el relé.



sábado, 20 de noviembre de 2010

AMPLIFICADOR  4  X 30W

 Este amplificador proporciona, con un solo circuito integrado y pocos componentes adicionales, cuatro canales de amplificación independientes para armar un válido sistema de audio multicanal. Basado en un chip diseñado originalmente para audio en autos este amplificador es ideal para computadoras con placas de sonido cuadrafónicas como la SoundBlaster Live! de Creative Labs Inc. o la Diamond MosterSound de Diamond Multimedia / S3.


Como se ve en el diseño, el único componente activo es el circuito integrado TDA7386, de SGS-Thomson. Este proporciona cuatro vías de amplificación a partir de una fuente de 12v simple. Las entradas son bloqueadas en DC a partir de los capacitores de 0.1µF. Los terminales de control de mute y stby pueden o no ser implementados, según el criterio del armador. Las salidas son simétricas, por lo que ninguno de los terminales de parlante son puestos a masa (ambos son amplificados).
ALIMENTACION:
Dado que el sistema completo se alimenta de 12v decidimos, en nuestro caso, utilizar una fuente para auto-stereo de las que se venden armadas y funcionando. También puede armarse una para colocar en el interior del gabinete. Eso queda a criterio del armador.
DISIPADOR:
Pieza clave, debe ser suficiente para mantener el chip en una temperatura conveniente. Nosotros empleamos un cooler de Pentium III con su ventilador en funcionamiento. Para ello basta conectarlo a Vcc dado que utiliza 12v al igual que el amplificador.

Amplificador de 55w para auto

Hasta ahora todos los circuitos de potencia para auto requerían de una fuente elevadora de tensión puesto que estos equipos necesitaban mas de 40 voltios. Este circuito rompe con esa tradición haciendo posible fabricar un amplificador de audio de buena calidad para el coche con solo un circuito integrado por canal de audio. De esta forma para hacer una unidad estéreo bastará con dos integrados y para hacerla cuadrafónica habrá que usar cuatro.





Como se ve en el diagrama el chip tiene todo lo necesario en su cápsula por lo que solo queda colocar los capacitores y resistores de filtrado y control. Ya que el sistema es del tipo puente los dos terminales de parlante son amplificados, por lo que no se debe colocar ninguno de ellos a masa. De todas formas el circuito está protegido contra costos en la salida, además de una larga lista de otras protecciones. Está configurado en clase H. Para mas información acerca de este chip conectarse con la página de Philips electronics, cuyo link está disponible en otra sección de este portal.

La salida de audio no requiere capacitores de bloqueo de DC así como conjuntos RL típicos en estos proyectos.

Es posible agregar una función de MUTE la cual omitimos en el diagrama para simplificarlo al máximo. De querer hacerlo hay que colocar un resistor de 1K entre masa y el terminal 4, dejando los componentes que están tal cual. Así el circuito entra en estado mudo. Quitando dicho resistor el circuito vuelve a operar normalmente. Consultar la hoja de especificaciones para mas información al respecto.

Como en todos estos proyectos los disipadores de calor son extremadamente críticos. Una disipación deficiente hará que el circuito se recaliente y esto causará que el sistema se apague. No se va a arruinar porque el chip incluye protección térmica interna, pero se apagará haciendo que deje de amplificar. Un disipador y ventilador de microprocesadores Slot-1 ó Slot-A (como el AMD K7 ó el Intel Pentium III) es adecuado, siempre que se le de marcha al motor del ventilador. En el caso de utilizar este tipo de refrigeración forzada es importante diseñar un buen canal de aire puesto que de nada sirve el ventilador si no tiene entrada y salida de aire fresco. Otra forma de conseguir buenos disipadores es haciendo que los laterales del gabinete sean los mismos disipadores. En este caso el tamaño será adecuado y, además, estarán al exterior logrando recibir aire fresco permanentemente.

Cabe destacar que este pequeño "come" 10 amperios en máxima potencia por lo que los cables de alimentación deben ser de adecuada sección. Caso contrario se podrían cortar causando cortocircuitos en el circuito eléctrico del vehículo. Si va a montar cuatro de estos módulos tenga en cuenta lo siguiente: Un vehículo mediano dispone de una batería 63 amperios. Este circuito multiplicado por cuatro consume 40 amperios. Hay que hacer una simple división para determinar que es capaz de descargar la batería del auto en tan solo dos horas de uso a máxima potencia. Por ello tendrá que tener cuidados especiales como ver en donde se conecta la unidad. Otro factor importante es el sistema de encendido e inyección de combustible. Estos circuitos suelen ser algo sensibles a las caídas de tensión por lo que este amplificador puede perjudicar su funcionamiento. Una alternativa (muy común en estos casos) es colocar una segunda batería alojada en el baúl del vehículo, la cual se carga a través de un diodo desde el regulador de tensión del alternador. Aún el mas experto de los ingenieros debe darse una vuelta por una casa de instalación de este tipo de equipos ya que "al mejor cazador se le escapa una liebre" y un errorcito en la instalación puede dejarlo de a pié.

Ni piense en conectar el cable de alimentación del amplificador a la llave de encendido del vehículo directamente. Ni la llave de un camión de gran porte soportaría la corriente. La forma de conectarlo es simple, aunque requiere de un relay. Los contactos de la bobina del relay van en paralelo con la radio o pasa cintas actual del coche, mientras que los contactos de la llave mecánica de ese relay van en serie con el cable (grueso) que trae alimentación al amplificador desde la batería. De esta forma el relay hace la fuerza bruta y la llave de encendido sólo debe mover la bobina del electroimán. El relay debe ser capaz de manejar hasta 50A. Es posible conseguir uno así en las casas de repuestos para auto, pidiendo el que conmuta la alimentación general del motor o el que acciona el motor de arranque. Los que se emplean en las luces son demasiado pequeños.

Otro punto importante de la instalación es la señal de entrada. Si el equipo de cintas que tiene instalado en el coche no dispone de salida de línea deberá hacer una adaptación de impedancia y una reducción de potencia para poder conectar las salidas de parlantes de ese a las entradas de audio del amplificador. Una buena forma es comprar un ecualizador pasivo los cuales modifican el tono de cada banda a ecualizar "atenuando" las otras. Es importante que ese ecualizador no tenga salida amplificada, porque estaríamos en el punto de largada nuevamente. Aunque hoy día la mayoría de los equipos de CD para auto disponen de salida sin amplificar. Otra forma muy común es colocar transformadores de salida de audio con el bobinado de 8 ohms conectado a la salida del estéreo y el bobinado de 2000 ohms conectado a la entrada del amplificador. En este caso es aconsejable dotar al amplificador de un potenciómetro para ajustar el "tope" de entrada y prevenir sobre excitación.

Es necesario aclarar que si bien 1% de distorsión armónica total parece ser mucho para estar en un coche es algo bajo, dado que las unidades que se comercializan normalmente tienen índices del 3% al 5%. Sólo que al igual que hacen con la potencia mienten acerca de ese valor.

Dado que el chip dispone de un circuito de protección contra cortos que desconecta la salida cuando la impedancia de la carga cae por debajo de 0.5 ohms colocar parlantes de 2 ohms (o 2 de 4 ohms en paralelo) haría que la potencia lograda suba a 75 vatios, pero también subirá la distorsión a casi el 10%. Esto no es aceptable para sonido musical, pero para propaganda o publicidad en la vía pública es idóneo. Como es lógico también subirá la demanda de corriente.
Transmisor de FM de 2w

Este transmisor es ideal para novias celosas. Basta con armarlo dentro de un osito de peluche y regalárselo al pobre novio celado. Luego, desde una distancia de aprox. 300 metros según la complejidad del lugar, se escuchan las transmisiones con un receptor de FM convencional. Mientras el novio no se escuche a si mismo en un walkman, todo bien.

Lo cierto es que, mas allá del uso que se le de, este transmisor emplea sólo dos transistores comunes para emitir audio a través de la banda de FM comercial. Es bastante estable y la calidad de señal es suficiente como para transmitir audio musical o hablado.





30-40 MHz
L = 8 vueltas sobre núcleo de ferrita de 0.25"
Cx = trimmer de 15-20 pF
Cy = trimmer de 10-15 pF
Antena = Alambre de 38"

40-50 MHz
L = 6.75 vueltas sobre núcleo de ferrita de 0.25"
Cx = trimmer de 10-20 pF
Cy = trimmer de 10-15 pF
Antena = Alambre de 37"

90-100 MHz
L = 6.5 vueltas sobre núcleo de ferrita de 0.25"
Cx = capacitor de 5.6 pF
Cy = capacitor de 3.3 pF
Antena = Alambre de 20"


El circuito debe ser armado sobre un circuito impreso de epoxy y alimentado con 9 ó 12 v de corriente continua. Consume 4w, de los cuales 2w los hace potencia irradiada y los otros dos los hace calor.

Si desea usar el sistema con un microfono del tipo electret tendrá que agregar una resistencia de 1K desde el positivo hasta el terminal negativo del capacitor de entrada (base del 2N3708), quedando establecida la alimentación que ese tipo de micrófonos requieren.

Dado su potencia reducida este tipo de dispositivos no requieren autorización del estado para operar.

Que hacer con baterias de telefonos celulares.

Las baterias de telefonos celulares son fáciles de adquirir, en ocasiones
Se pueden utilizar de telefones en desuso o dañados,  las cuales
Deben estar  en perfecta condición.
Aquí en Republica Dominicana, las encuentras con suma facilidad y en la
Mayoría de los casos no te cuentan nada.
Tengo un radio móvil de dos metros es un motorota GP300, me daño la batería
La cual aquí cuesta casi igual que el radio, por lo que recurrí a utilizar algunas
Batería de móviles que ya no usaba, pero que estaban buenas.
Desde entonces me economizo muchos pesitos ya que las usos en diferentes
Equipos y  no tengo que estar comprando baterías a  cada momento y la
Duración es largisima.
Estos son los equipos que actualmente estoy usando con dichas  baterias.

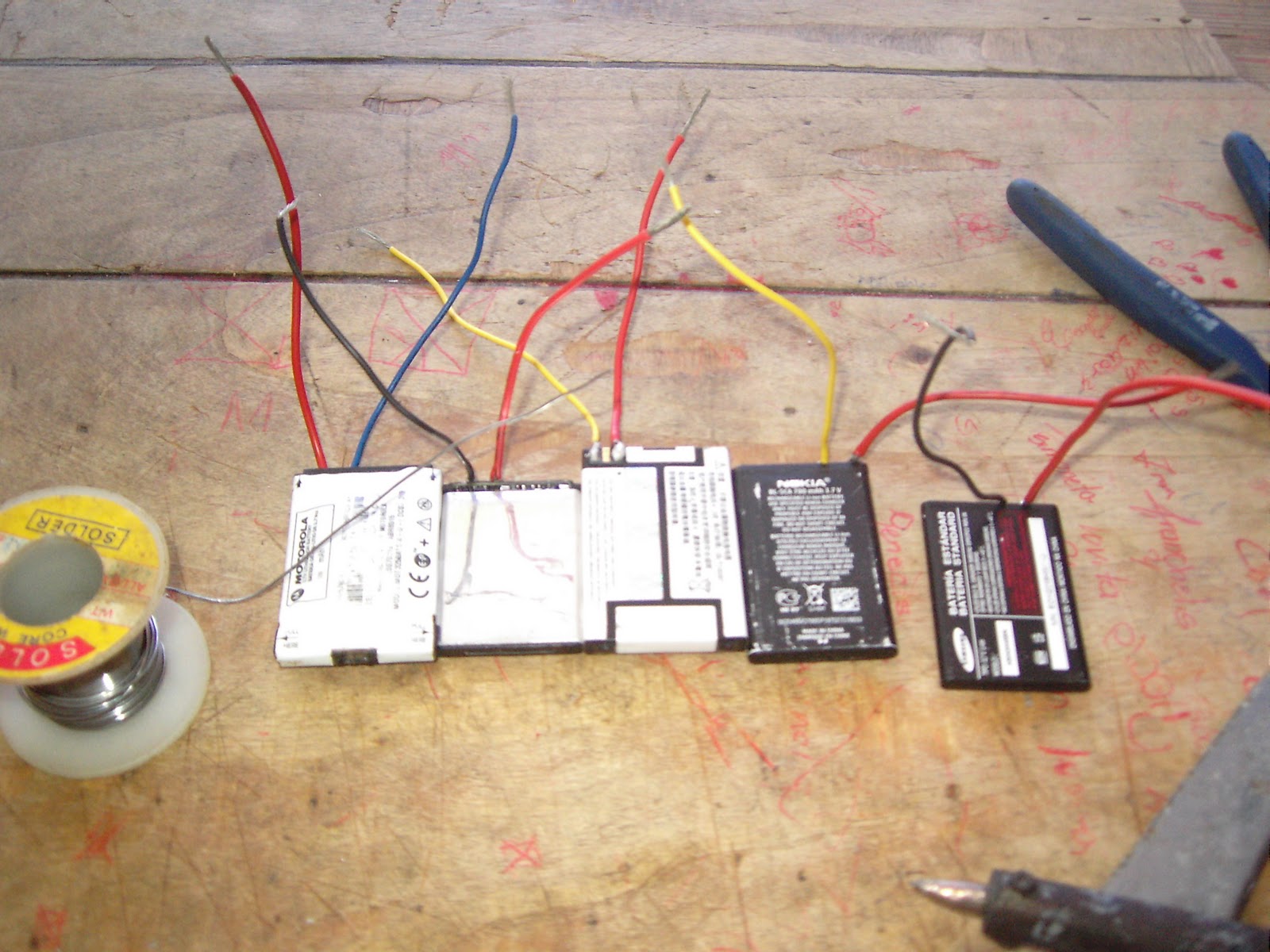

Una ves que  tengas la batería a mano, solo tienes que identificar el positivo y el
Negativo, la mayoría de ellas tienen su identificación, en  caso de que no la  tengan
Tendrás que hacer uso de un tester, una vez ubicado con  dicha
Polaridad solo tienes que soldarle dos alambres en  los polos correspondientes
Te recomiendo que uses para el positivo el color de siempre el rojo para que a la
Hora de la conexión no te confundas.

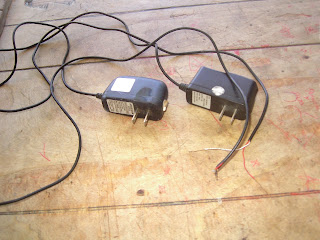

El cargador a usar va a depender de cuantas baterías coloques en serie, para el motorola GP300, uso su mismo cargador, para el radio  receptor multibandas de emisoras,y los  wokitokis uso un cargador de celulares al que le he quitado la puntita que va al móvil.
Todo es cuestión de creatividad, pero la verdad es que le puedes dar diferentes tipos de
Usos a dichas baterias.Suerte.
Si tienes alguna duda o comentario te puedes comunicar con migo a mi correo.
Domingoterrerocuello@hotmail.com

miércoles, 17 de noviembre de 2010

Amplificador para teléfono


El interruptor S1 se encarga de conectar el amplificador telefónico o dejar paso hacia el teléfono normal.

Alimentación :

  • V max: sin alimentación externa
  • I  max:

domingo, 14 de noviembre de 2010

Fuente de alimentación fija doble tensión





Con esta fuente de alimentación se pueden conseguir dos tensiones diferentes, solo tenéis que variar los valores de los reguladores.
Hay que tener en cuenta que:
1º que el regulador de mayor tensión tiene que ser el primero, y que la diferencia de tensión entre el primer regulador y el segundo tiene que ser como mínimo de 3V.
2ª Que la corriente que puede pasar por el primer regulador es la suma del consumo que se produzca en la primera tensión mas la que se genere en la segunda, y que la suma de ambas no puede superar 1A, si no freiremos los reguladores
Es recomendable colocar disipadores de calor en los reguladores

Alimentación:

  • V max: 12v dc
  • I  max:



Ecualizador 5 bandas





Como se ve en el diagrama consta de cinco potenciómetros que comandan la tonalidad del sonido mientras que el sexto se encarga de regular el volumen sonoro.
De izquierda a derecha las bandas ecualizadas son 60 Hz, 240 Hz, 1 Khz., 4 Khz. y 16 Khz. Luego sigue el control de volumen.
Recordar que en caso de montar un sistema estéreo o multicanal deberá armar un ecualizador como este por cada vía.

Alimentación :


  • V max: sin alimentación externa
  • I  max:

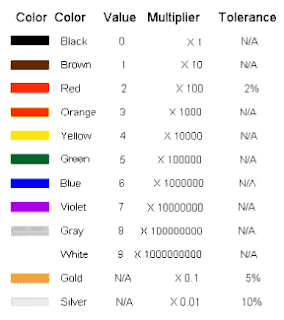

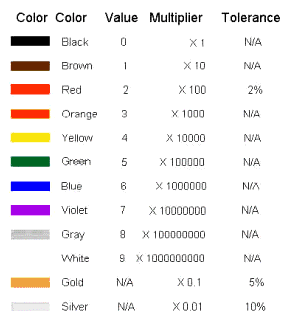

Valores de los colores en las resistencias

sábado, 13 de noviembre de 2010

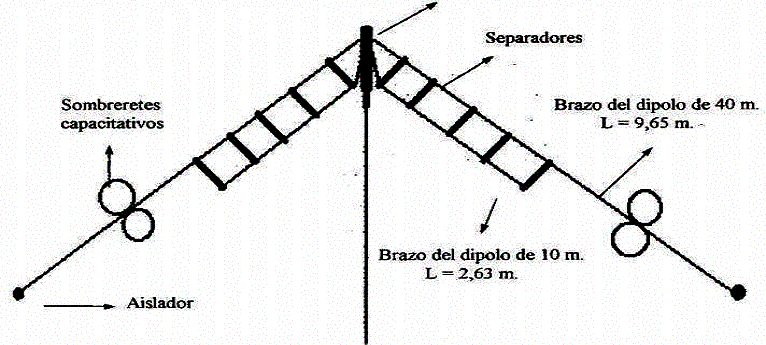

ANTENA PARA;10,15 Y 40 MTRO

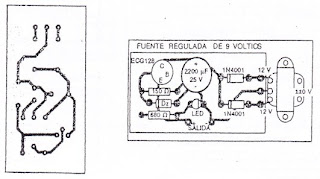

Fuente regulada de 9 Voltios

Lista de Materiales
1 Transformador de 220V y salida 12-0-12 Voltios a 300 miliamperios
- 2 Diodos 1N4001 ó  1N4003
- 1 condensador electrolítico de 2200 uF / 25 Voltios
- 1 Transistor ECG128
- 1 Diodo zener de 10 voltios 1 watts
- 1 resistencia de 150 Ω  1/2 watts
- 1 Resistencia de 680 Ω  1/2 watts
- 1 Diodo led
- 5 terminales para circuito impreso
- 1 circuito impreso



Luz Intermitente

 Materiales
- 1 Circuito Integrado 555
- 1 Diodo Led Rojo
- 1 Condensador Electrólitico de 16 uF / 16V
- 1 conector para batería de 9 Voltios.
- 1 resistencia de 6.8 K
- 1 resistencia de 16 K
- 1 resistencia de 220 ohmios
- 1 Circuito impreso



viernes, 12 de noviembre de 2010

Amplificador monofónico de 60 vatios con TDA2052


Sin duda alguna, los avances y la nimiaturización de los componentes electrónicos ha permitido el desarrollo circuitos integrados para amplifcadores de audio más compactos como los que les hemos presentado en páginas anteriores y el que les ofrecemos ahora con el TDA2052, Circuito integrado que nos permite obtener una amplificador monofónico de 60 vatios RMS alimentado con +25V - 0 -25V. Y con únicamente ensamblar 2 amplificadores idénticos, tendremos 120 vatios en modo estéreo.
El TDA2052 es un circuito integrado monolítico en paquete Heptawatt, destinado a ser utilizado como audio amplificador de clase AB, en la televisión o en aplicaciones de alta fidelidad.

Gracias al amplio rango de voltajes y a la alta capacidad de corriente es capaz de suministrar la más alta calidad con cargas de 4Ω y 8Ω

Cuenta con las funciones Mute y Stanby.




No se olviden de proveer de adecuados disipadores de calor para evitar dañar los circuitos integrados.
Capacitores:
C1, C3: 10 µF. 25 voltios, capacitores electrolíticos
C2: 1 µF. 25 voltios, capacitor electrolítico.
C4, C7: 1000 µF. capacitores electrolíticos.
C5, C6: 100 nF. capacitores cerámicos.
C8: 0.1 µF. capacitores cerámicos.
Semiconductores:
IC1, IC2: TDA2050
Resistores:
R1: 7.5 KΩ
R2: 1 KΩ
R3: 560 Ω
R4, R5, R6, R8: 22 KΩ
R7, R9: 1.2 KΩ
R10: 4.7 Ω 1 vatio
Otros:
Bocina de 4Ω 70 vatios
Fuente de alimentación: Simétrica de +25 0 -25 voltios y 5 amperios.
SW1: Interruptor de 1 polo 2 posiciones.
